পণ্যের বিবরণ:
|
| বেস উপাদান: | FR-4 | তামার পুরুত্ব: | 1oz~4oz |
|---|---|---|---|
| বোর্ডের বেধ: | 1.6 মিমি | পণ্যের নাম: | 4s 10a lifepo4 bms |
| ব্যবহার: | লিথিয়াম ব্যাটারি প্যাক, LiFePO4 ইত্যাদি | আবেদন: | ডিজিটাল ইকুইপমেন্ট, পাওয়ার ব্যাঙ্ক, পাওয়ার টুল, ইলেকট্রিক ভেহিকেল |
| লক্ষণীয় করা: | রিচার্জেবল বিএমএস ব্যাটারি লিথিয়াম,বিএমএস ব্যাটারি লিথিয়াম 3.2ভি,4এস লিথিয়াম আয়রন ফসফেট ব্যাটারি বিএমএস |
||

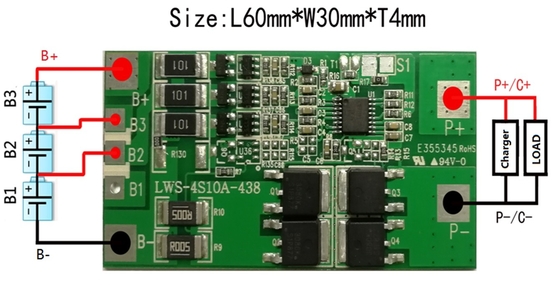

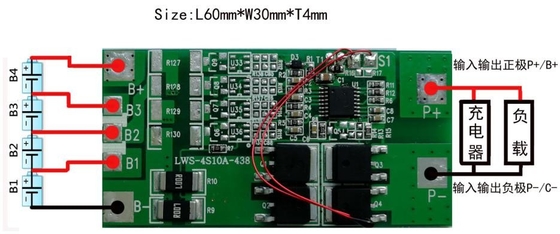

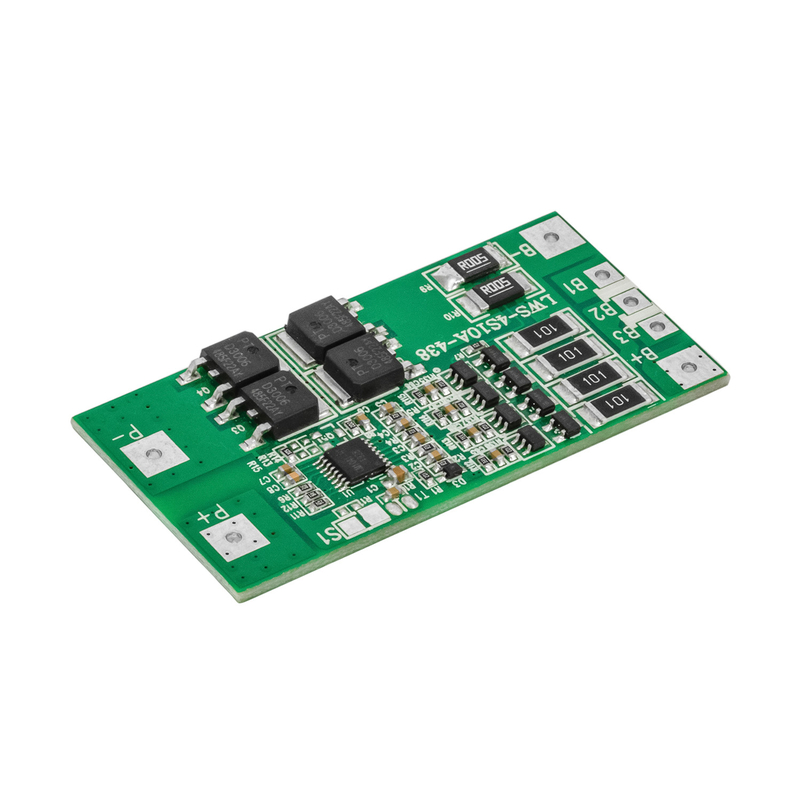

লিথিয়াম ব্যাটারি BMS রিচার্জেবল ব্যালেন্স bms3.2v lifepo4 4s 10a 12.8v ব্যাটারি সুরক্ষা সার্কিট বোর্ড
ওভারভিউ
তাৎক্ষণিক বিবরণ
মডেল নম্বর: OK4S10ABMS
উৎপত্তি স্থান: গুয়াংডং, চীন
ব্র্যান্ড নাম: OKTANMAX
বেস উপাদান: FR-4
তামার বেধ: 1oz ~ 4oz
বোর্ড বেধ: 1.6 মিমি
মিন.গর্ত আকার: 0.25 মিমি
মিন.লাইন প্রস্থ: 0.1mm/4mi
মিন.লাইন ব্যবধান: 0.003"
সারফেস ফিনিশিং: HASL লিড ফ্রি
পণ্যের নাম: 4s 10a lifepo4 bms
প্রকার: lifepo4 ব্যাটারি BMS
শংসাপত্র: ISO9001/ROHS
ব্যবহার: লিথিয়াম ব্যাটারি প্যাক, LiFePO4 ইত্যাদি
আবেদন: ডিজিটাল সরঞ্জাম, পাওয়ার ব্যাংক, পাওয়ার টুল, ইলেকট্রিক যান
সোল্ডার মাস্ক: সবুজ।লাল।নীল।সাদা।কালচে হলুদ
স্তরের সংখ্যা: ডবল বা মাল্টিলেয়ার
উপাদান: FR4 / অ্যালুমিনিয়াম / সিরামিক CEM1, CEM3 রজার্স ইত্যাদি
নমুনা: উপলব্ধ
ডেলিভারি সময়: ছোট অর্ডারের জন্য অর্থপ্রদানের 7-15 দিন পরে
সরবরাহের ক্ষমতা: প্রতি মাসে 30000 পিস/পিস
প্যাকেজিং ও ডেলিভারি
প্যাকেজিং বিবরণ:
অভ্যন্তরীণ প্যাকিং: ভ্যাকুয়াম প্যাকিং/প্লাস্টিকের ব্যাগ।
বাইরের প্যাকিং: স্ট্যান্ডার্ড শক্ত কাগজ প্যাকিং বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্যাকিং।
বন্দর: শেনজেন
| 12.8V(4S)Lifepo4 ব্যাটারি প্যাকের জন্য PCM স্পেসিফিকেশন | ||||
| মডেল: OK4S10ABMS | ||||
| না. | পরীক্ষামূলক বস্তু | মানদণ্ড | ||
| 1 | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | চার্জিং ভোল্টেজ | DC:14.4V CC/CV | |
| একক কক্ষের জন্য ব্যালেন্স ভোল্টেজ | 3.6±0.025V | |||
| 2 | বর্তমান | একক কক্ষের জন্য বর্তমান ভারসাম্য | 36±5mA | |
| বর্তমান খরচ | ≤50μA | |||
| সর্বাধিক ক্রমাগত চার্জিং বর্তমান | 10A | |||
| সর্বাধিক ক্রমাগত স্রাব বর্তমান | 10A | |||
| 3 | ওভার চার্জ সুরক্ষা | একক কক্ষের জন্য ওভার চার্জ সনাক্তকরণ ভোল্টেজ | 3.65±0.025V | |
| ওভার চার্জ সনাক্তকরণ বিলম্ব সময় | 500mS—1500mS | |||
| একক কক্ষের জন্য ওভার চার্জ রিলিজ ভোল্টেজ | 3.48±0.05V | |||
| 4 | ওভার স্রাব সুরক্ষা | একক কোষের জন্য ওভার স্রাব সনাক্তকরণ ভোল্টেজ | 2.32±0.08V | |
| স্রাব সনাক্তকরণ বিলম্ব সময় ওভার | 500ms—1500ms | |||
| একক কক্ষের জন্য ওভার ডিসচার্জ রিলিজ ভোল্টেজ | 2.58±0.1V | |||
| 5 | বর্তমান সুরক্ষা ওভার | বর্তমান সনাক্তকরণ ভোল্টেজ ওভার | 0.1±0.025V | |
| বর্তমান সনাক্তকরণ বর্তমান ওভার | 30±10A | |||
| সনাক্তকরণ বিলম্ব সময় | 50ms—200ms | |||
| মুক্তির শর্ত | লোড এবং রিচার্জ কাটা | |||
| 6 | সংক্ষিপ্ত সুরক্ষা | সনাক্তকরণ শর্ত | বাহ্যিক শর্ট সার্কি | |
| সনাক্তকরণ বিলম্ব সময় | 200-500us | |||
| মুক্তির শর্ত | লোড এবং রিচার্জ কাটা | |||
| 7 | প্রতিরোধ | সুরক্ষা সার্কিট্রি (MOSFET) | ≤50mΩ | |
| 8 | তাপমাত্রা | অপারেটিং তাপমাত্রা বিন্যাস | -20~+70℃ | |
| স্টোরেজ তাপমাত্রা পরিসীমা | -40~+125℃ | |||
আপনার পণ্য সম্পর্কে, শুধু আমাদের আপেক্ষিক ভোল্টেজ/ কোষ/ বর্তমান A বা সরঞ্জাম ইত্যাদি বলুন, আমরা আপনার জন্য সবচেয়ে উপযুক্ত পণ্য সুপারিশ করতে সাহায্য করব।
1. সত্য লিথম ব্যাটারি প্যাক BMS কারখানা
2. OEM/ODM এবং কাস্টম পরিষেবা সরবরাহ করুন
3. স্মার্ট ব্যালেন্স ফাংশন সঙ্গে উচ্চ মানের
4. পাইকারি মূল্য
5. পরিবেশ
6. দ্রুত ডেলিভারি
ব্যাটারি বিএমএস সম্পর্কে
ফাংশন: ওভার-চার্জ, ওভার-ডিচার্জ, ওভার-কারেন্ট শর্ট-সার্কিট তাপমাত্রা সনাক্তকরণ সুরক্ষা এবং স্বয়ংক্রিয়ভাবে ভোল্টেজ ব্যালেন্স ফাংশন থেকে ব্যাটারি সনাক্ত করুন এবং রক্ষা করুন।হাই এন্ড ইলেকট্রনিক উপাদান (হাই এন্ড আইসি এবং এমওএসএফইটি) দিয়ে তৈরি করুন, সাধারণ কাঠামোর নকশা এটিকে আরও স্থিতিশীল মানের কাজের কার্যক্ষমতা, নমনীয় অ্যাপ্লিকেশন (এটি খালি অবস্থায় কিছু সংযোগ পিন রেখে কম সিরিজের ব্যাটারির জন্য ব্যবহার করা যেতে পারে), সম্পূর্ণ সেট সুরক্ষা ব্যবস্থাগুলি বাহ্যিক অপ্রত্যাশিত দুর্ঘটনা থেকে কোনও প্রভাব ছাড়াই এটিকে ভালভাবে কাজ করতে দেয়।

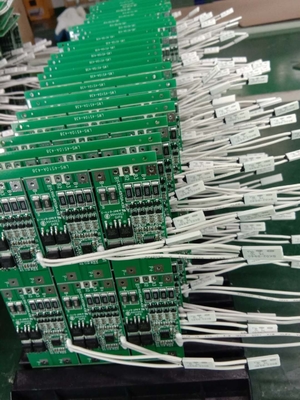

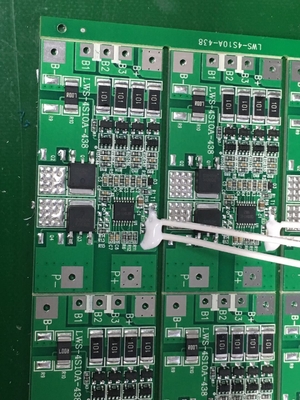

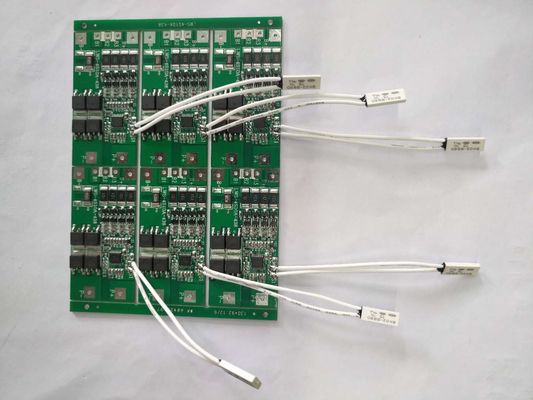

উত্পাদন কর্মশালা
*সম্পূর্ণ পণ্য চুক্তি PCB সমাবেশ এবং উত্পাদন সেবা
*সার্কির বোর্ড 2 থেকে 30 স্তরের PCB বিন্যাস, বানোয়াট, PCB সমাবেশ এবং বক্স বিল্ড
*সক্রিয় এবং প্যাসিভ উপাদান উৎস সরাসরি মূল প্রস্তুতকারকের থেকে
*এনক্লোজার ক্যাবিনেট কেস প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ, মানসিক মুদ্রাঙ্কন, উত্পাদন এবং সমাবেশ
*উচ্চ-নির্ভুলতা 0201 আকারের উপাদান SMT প্রযুক্তি এবং সীসা-মুক্ত
*আইসি প্রি-প্রোগ্রাম
*উচ্চ-নির্ভুলতা ই-টেস্টিং
FAQ
প্রশ্ন: আমার ব্যাটারি কী উপাদান তা আমি কীভাবে বিচার করব?
উত্তর: অনুগ্রহ করে ব্যাটারি বডিটি একবার দেখুন৷ যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.2V হিসাবে দেখায় তবে ব্যাটারিটি হবে
LiFePo4. যদি আপনার ব্যাটারির স্বাভাবিক ভোল্টেজ 3.6V বা 3.7V হিসাবে দেখায় তবে ব্যাটারিটি হবে Li-ion বা Li-পলিমার ব্যাটারি।আপনি ব্যাটারি প্রস্তুতকারকের কাছে ব্যাটারির উপাদান জিজ্ঞাসা করতে পারেন।
প্রশ্ন: আমি কি আমার ব্যাটারির জন্য এই সুরক্ষা সার্কিট বোর্ড ব্যবহার করতে পারি?
একটি: এই সুরক্ষা সার্কিট বোর্ড ব্যবহার করতে পারেন, নাকি না?2টি প্রশ্ন আছে: সিরিজের কত সেল আপনার ব্যাটারি
প্যাক?আপনাকে যে সুরক্ষা সার্কিট বোর্ডটি কিনতে হবে তা অবশ্যই আপনার ব্যাটারি প্যাকের মতো সিরিজের একই ঘর হতে হবে৷ আপনার ব্যাটারিটি কী উপাদান?শুধুমাত্র LiFePo4 ব্যাটারির অন্যান্য ব্যাটারির থেকে আলাদা বৈদ্যুতিক পরামিতি রয়েছে, তাই আপনার যদি LiFePo4 ব্যাটারির জন্য সুরক্ষা সার্কিট বোর্ড কেনার প্রয়োজন হয়, অনুগ্রহ করে প্রথমে আমাদের জানান।
প্রশ্ন: আমাদের কি কোষের ভারসাম্য প্রয়োজন বা না?
উত্তর: ভারসাম্যের কাজ: যেহেতু ব্যাটারি সমান্তরাল এবং সিরিজের অনেকগুলি কোষ দিয়ে তৈরি, তাই কোষগুলি হতে পারে না
পৃথিবীর কোন দুই মানুষ একই রকম নয়, তাই শুধু একই রকম পারফরম্যান্স দিয়ে গ্রুপে রাখা যায় না
সামঞ্জস্যপূর্ণ, যা প্রতিটি কোষের ভোল্টেজের দিকে নিয়ে যাবে চার্জিং শেষ হওয়ার পরেও সামঞ্জস্যপূর্ণ নয় যদি
ভারসাম্য ছাড়া মজা
প্রশ্ন: আপনার কি ন্যূনতম অর্ডার প্রয়োজনীয়তা (MOQ) আছে?
উত্তর: না, আমাদের MOQ নেই, বিভিন্ন গ্রাহকের বিভিন্ন প্রয়োজনীয়তা রয়েছে, আমরা আপনার প্রয়োজনীয়তা অনুসারে বিভিন্ন ক্ষমতা এবং আকার সরবরাহ করতে পারি, এছাড়াও ODM / OEM স্বাগত জানাই।
